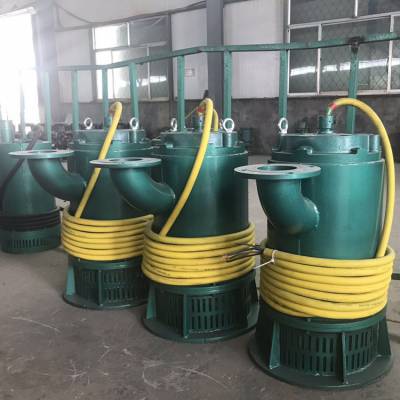

BQS50-20-7.5矿用隔爆型排沙潜水电泵是我厂工程技术人员根据目前国内煤矿井下排水的实际工况需要，综合BQX型潜水电泵和QBK型排沙潜水泵的技术特点，开发研制的***高可靠性，高寿命的换代产品。

1.结构特征与工作原理

a. 电泵结构为单机单吸离心式下泵，采用干式高效率电机，双层壳体结构（见结构简图）。

b. 水泵部分结构采用单吸离心式叶轮与中心对称多扩压室式泵体。这种结构可平衡泵轴的径向力，减少水力冲击。另外大功率电泵的水泵部分均设有副叶片，副口环及卸压孔等平衡轴向力结构，大大延长了轴承的使用寿命。另外电泵均设计成可以实施停机冲洗避免堵塞叶轮的结构。

c. 电泵的冷却方式为：电机产生的热量经铁芯及电机壳内的冷却气流传导致电机壳，再由流经电机壳与导流壳之间的水流或气流（空载运行时）强制冷却。此法可***电泵长时间空转及短时过载运行不烧电机。

d.电泵采用骨架油封，机械密封与空气室相结合的密封形式，实践表明，此种密封具有较高的可靠性和使用寿命。

e.电泵结构简单，易于维修。

2.主要用途及适用范围

a.煤矿立井，斜井的施工排水。

b.矿井无水仓井底排水。

c.采掘工作面排水。

d.立井井底散煤仓排水。

e.清理水仓淤积泥沙排水。

f.老塘，无人区涌水排水。

g. 抢险救灾。

h. 适用于具有甲烷煤尘爆炸性气体的煤矿井下。

3.工作条件

a.潜水深度不超过5m，最小深度应使吸水网没入水中。

b.水温不超过40℃。

c.水的pH值在4－10的范围内。

d.含固体杂质水的体积浓度一般不超过2%

e.水中含固体颗粒的直径不大于泵流道过流断面最小尺寸的50%。

f.工作环境0－40℃。

g.工作方式为连续工作制。
